Thermal vacuum test

Thermal vacuum test
西测空天实验室自成立以来以“助力中国智造、提升装备质量”为使命,引进各类先进热真空试验系统,拥有多台KM1、KM2两种试验设备。

Service Introduction

热真空试验,是装有真实产品的航天器在真空和规定的温度循环条件下,验证或检查航天器产品功能、检验航天器制造工艺、发现航天器设备早期失效的热真空试验。在研制过程中,航天器都要进行热真空试验,在初样研制阶段要进行鉴定级热真空试验,对于发射的航天器,无论是第一次发射,还是重复性发射,每发都要进行验收级热真空试验。在热真空试验中,高温限与低温限的停留时间通常为8-12小时。

热真空试验分为以下两种:

1.鉴定级热真空试验,其目的是验证航天器在规定的压力与鉴定级温度条件下是否满足设计要求。温度条件的最高温度比最高预示温度高10°C,最低温度比最低预示温度低10°C。
2.验收级热真空试验,其目的是在规定的压力与验收级温度条件下暴露材料和工艺缺陷。温度条件的最高(或最低)温度为最高(或最低)预示温度,温度循环次数至少4次。

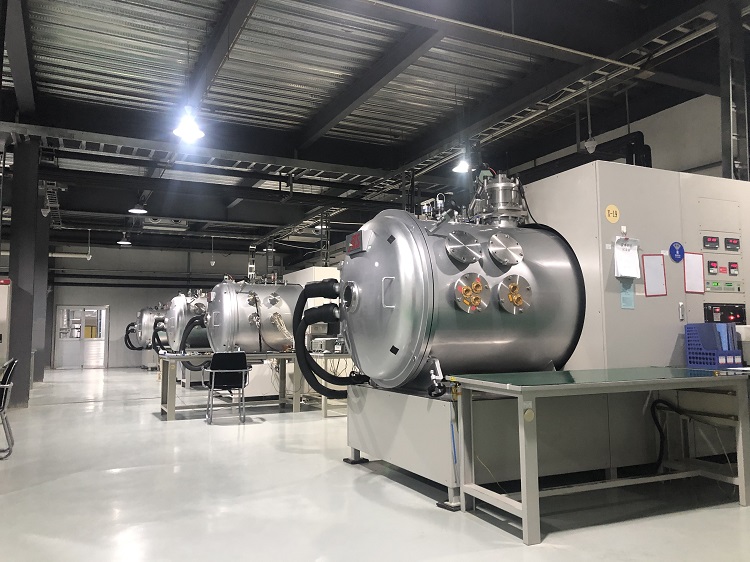

西测空天实验室自成立以来以“助力中国智造、提升装备质量为使命,引进各类先进热真空试验系统,以产品技术改进及客户需求为牵引,扩展试验能力为导向,持续建设完善空天实验室。实验室热真空系统拥有多台KM1、KM2两种试验设备,模拟太空中的高真空和冷热环境,并能够对空间的真空度及温度进行控制、监测和记录,为用户提供研制、开发、生产相关产品提供相应参数的模拟试验环境。


西测热真空试验系统主要包含以下子系统:

1.真空容器系统:高真空容器、含大门及各支撑;

2.高真空获得与保障系统:初级泵、高真空泵、真空阀门、管路及真空测量等;

3.温度控制系统:温度控制单元、热沉、冷板、阀门及连接管(采用导热油控温方式);

4.监控系统:机组自带的彩色触摸屏HMI,上位计算机(含远控软件);

5.外围系统:配电、压缩空气、冷却水、氮气等。


服务领域

航空、兵器


覆盖标准

GJB 3758-1999GJB 3758A-2019GJB 1027A-2005
